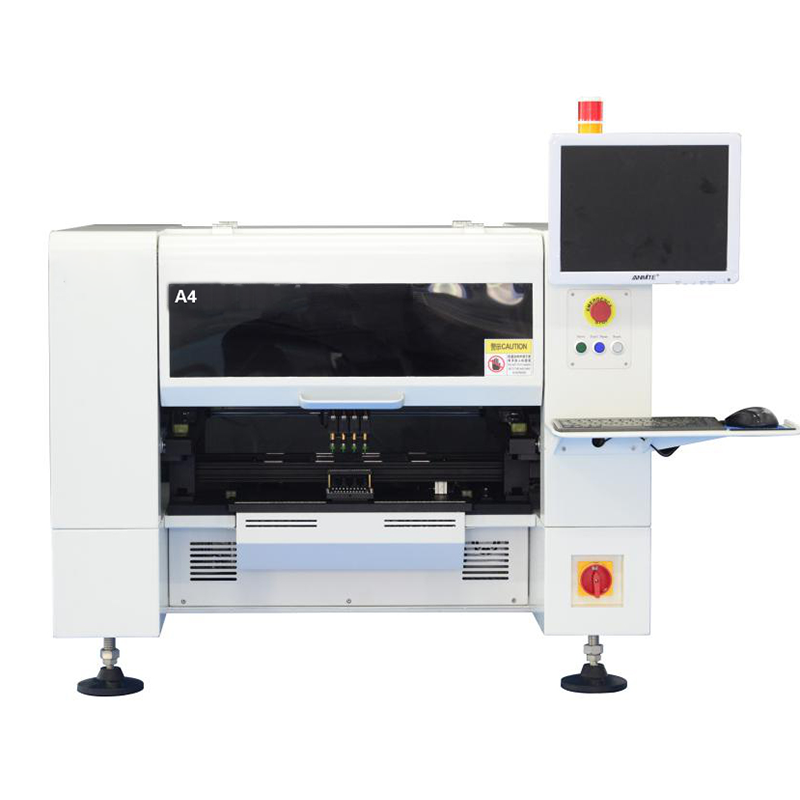

آلة SMT P&P الأوتوماتيكية بحجم A4
مقدمة
شنتشن تاي أتمتة معدات المحدودة.

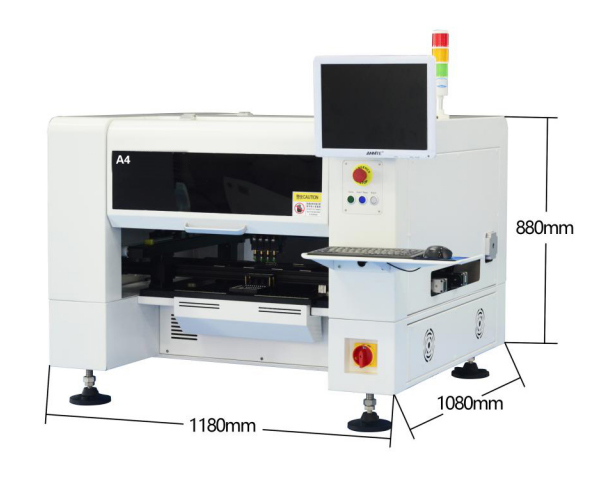

ابعاد المنتج:

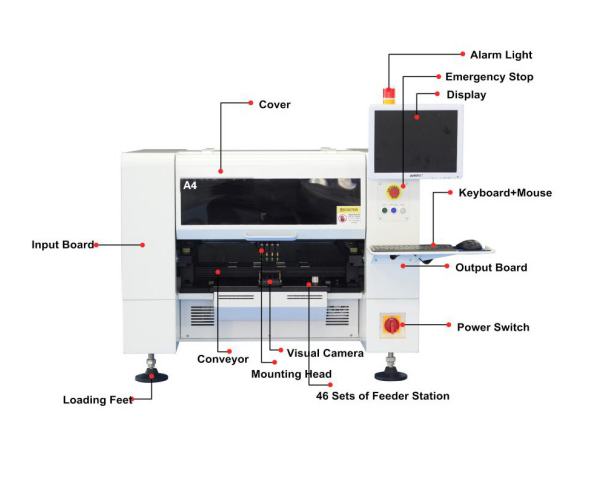

تفاصيل المنتج:
تطبيق ل:
مزايا المنتج:
1 、 دقة عالية: مُجهزة بـ 6 قطع من الكاميرات: قطعة واحدة من كاميرا التعرف على العلامات ، و 1 قطعة من 500 مليون بكسل من كاميرا التعرف على الدقة العالية ، و 4 قطع من كاميرات التعرف عالية السرعة المتزامنة ، يمكنها بشكل فعال تركيب 0402-5050 مكونات ، خرز LED ، صمامات ثنائية ، الترانزستورات ، SOP ، 40mm * 40mm نطاق دبوس الملعب ≥0.3mm رقاقة QFP ، BGA إلخ.
2 ، السرعة: الحد الأقصى.سرعة التركيب: 7000CPH ، متوسط سرعة التركيب: 5000CPH.
3 ، أتمتة كاملة: مع دليل السكك الحديدية ، يمكن توصيلها بأجهزة أخرى لتحقيق عملية مضمنة ، وبالتالي تقليل تكاليف العمالة بشكل كبير ، وتحتاج فقط إلى شخص واحد لإكمال العمل.
4 、 استقرار قوي: محرك ومحرك مؤازر من باناسونيك ، قضيب برغي كروي عالي الدقة TBI + دليل خطي شديد التحمل ، مولد فراغ ياباني ، فوهات JUKI عالية الدقة ، نظام تغذية أوتوماتيكي متكامل و IPC عالي الدقة - دقة عالية وقوية الاستقرار ، وعد بالتصاعد على مدار 24 ساعة بثبات.
معلمات المنتج:
| رقم الطاعم | 46 | وزن المنتج | 240 كلغ |
| الرؤوس المتصاعدة | 4 (لا حاجة لتغيير فوهة) | XYZ محرك دليل السكك الحديدية | TBI سكة توجيه بخط مستقيم عالي الدقة للخدمة الشاقة |
| متوسط القوة | 600 واط | ||
| دقة تحديد الموقع | 0.01 مم | نظام محرك الحركة | محرك باناسونيك عالي السرعة DPS |
| نطاق التخزين المؤقت للفوهة | 5.0 ملم | نظام التشغيل | دعم نظام التشغيل Windows XP و Win7 |
| مزود الطاقة | 220 فولت ، 50 هرتز | زاوية المكون | 0 ~ 360 درجة ، دوران متزامن في الحركة |
| هواء مضغوط | 0.5-06 ميجا باسكال | X / Y وضع التشغيل | منحنى ذكي لتسريع وتباطؤ الارتباط الخطي |
| محرك القيادة | محرك سيرفو باناسونيك | ||
| تصاعد التحسين | تحسين البرنامج تلقائيًا ، استمر في الإنتاج بعد اكتمال التثبيت ، لا داعي لانتظار إعادة التعيين | وضع التنسيب | يدوي ، شبه آلي ، أوتوماتيكي بالكامل |
| زر ملائم | غير متصل بالإنترنت ، إعادة تعيين ، تشغيل تلقائي ، إنذار واضح | ||
| فوهة مصدر الفراغ | مولد فراغ عالي السرعة يعمل على إيقاف التشغيل مع تلف الفراغ | إنذار عند فتح الغطاء | تقليل السرعة أو التوقف |
| الأعلى.منطقة ثنائي الفينيل متعدد الكلور | 480x300 ملم | اتصال آلي | يمكن توصيل معدات الإشارة تلقائيًا في كلا الطرفين |
| XY ماكس.نطاق الحركة | 556x680 ملم | طريقة ضبط دليل السكك الحديدية | يدوي + تلقائي |
| المحور Z ماكس.نطاق الحركة | 20 ملم | شاشة مرئية | شاشة عرض التحكم الصناعي مقاس 15 بوصة 4: 3 ، دقة 1024 × 768 |
| مغذي نوع الحزام | مغذيات 8/12/16/24 / 32mm ، مغذي العصا | وضع البرمجة | البرمجة من نقطة إلى نقطة ، البرمجة المرئية ، إدخال إحداثيات ملف ثنائي الفينيل متعدد الكلور ، إلخ. |
| الأعلى.تصاعد السرعة | 7000 CPH | ||
| متوسط سرعة التركيب | 5000CPH (بصري) | رقم كاميرا التعرف | 1x مارك الكاميرا ، 4x كاميرا عالية السرعة ، 1x 500 مليون بكسل عالية الدقة |
| أبعاد | 1180 × 1080 × 880 ملم | ||
| نطاق التركيب القابل للتطبيق: مناسب لـ 0402 ، 0603 ، 0805 ، 1206 ، خرز LED ، الثنائيات ، الترانزستورات ، SOT ، 40 مم * 40 مم نطاق دبوس الملعب ≥0.3 مم QFP ، BGA إلخ. | |||
الكلمات الدالة:آلة اختيار ووضع ثنائي الفينيل متعدد الكلور ، آلة الالتقاط والمكان ، أداة تركيب الرقائق ، أداة تركيب شرائح ثنائي الفينيل متعدد الكلور ، اختيار ووضع SMD ، آلة SMT ، معدات SMT ، وضع SMT ثنائي الفينيل متعدد الكلور ، آلة اختيار ووضع SMT ، آلة اختيار ووضع tytech ، آلة اختيار ومكان الصين صناعة.
تأثير التنسيب الفعلي:
خط الإنتاج الموصى به:
البرنامج 1:
البرنامج 2:
البرنامج 3:
نظرة عامة على المصنع:
