Máquina de soldadura por ola N250

Breve descripción:


Detalle del producto

Etiquetas de productos

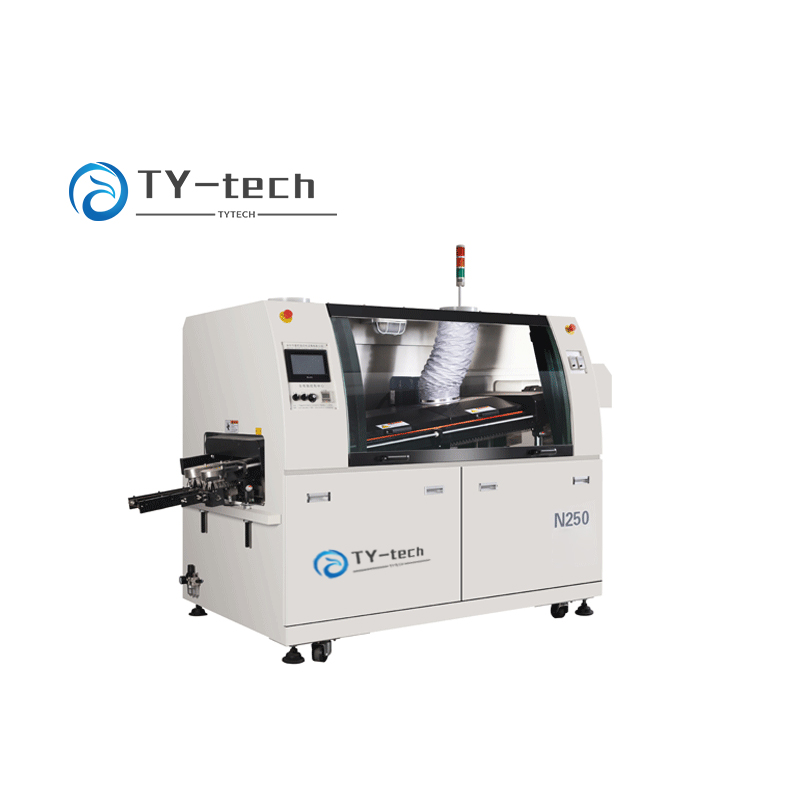

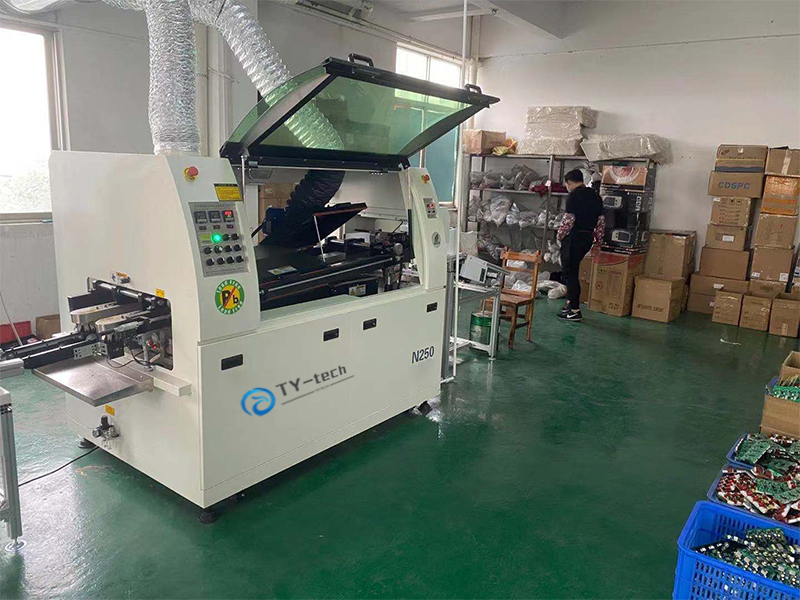

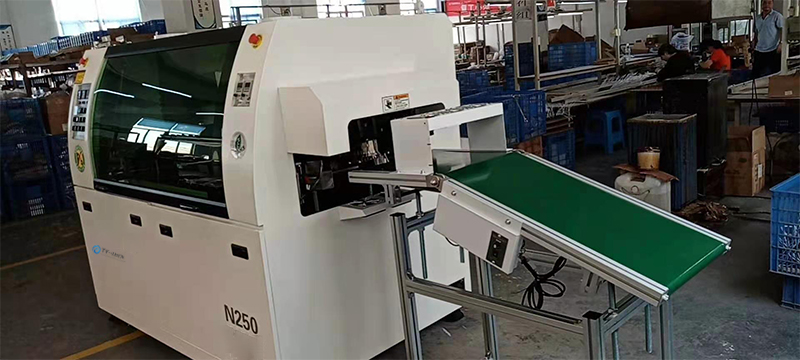

Máquina de soldadura por ola N250

N250-触摸屏-1

INTRODUCCIÓN:

1. Sistema de alimentación de transporte automático y funciones de alimentación de placa sincrónica automática.

2. El pico de la estufa de estaño utiliza un ajuste de velocidad de conversión de frecuencia que puede controlar independientemente la altura de la ola.

3. Sistema de rociado de flujo con boquilla de rociado de escaneo, boquillas japonesas y cilindros neumáticos sin varilla y control PLC, preciso y confiable.

4.PLC se usa para controlar la máquina, para garantizar la confiabilidad y estabilidad del sistema.

5. Con el dispositivo de precalentamiento de la tubería de calentamiento de cerámica infrarroja remota, la radiación de calor directamente a la parte inferior de la placa de circuito, el calentamiento rápido y estimula la actividad completa del flujo.

6. Garras de cadena de transporte de aleación especial, estaño antiadherente y asegura el

7. Calidad de la placa PCB de soldadura.

8. La estufa de estaño adopta un control independiente del motor de conversión de alta frecuencia importado, un rendimiento estable.

9. Horno de soldadura sin plomo con diseño independiente, protección del medio ambiente y seguridad, fácil de limpiar.

10. El sistema de precalentamiento utiliza tres controles de temperatura independientes para garantizar una excelente conservación del calor, uniformidad de la temperatura y una diferencia de temperatura de no más de ±2ºC.

11. El tiempo se puede controlar, podemos preestablecer las funciones del interruptor, la estufa de estaño puede calentarse en 90 minutos.

12. La función de limpieza automática de garras garantiza la limpieza de las garras.

13. El diseño razonable y el sistema de alarma de seguridad sensible a fallas garantizan un rendimiento estable y la seguridad de los operadores.

Especificación:











Especificación general

Dimensión;2500*1200*1560mm
Peso:Aproximadamente:700kg
Potencia de arranque: aproximadamente 11 KW
Potencia de funcionamiento normal: 4-6 KW
Fuente de alimentación: 3ph, AC380V/220V 50HZ
Sistemas de control:llave Penal










Sistemas transportadores

Dirección: de izquierda a derecha, fijación frontal (R a L)
Dedo en forma de V de aleación de titanio
Búfer de carga de PCB de 300 mm en la entrada
Método de control de velocidad del transportador: Motor (Panasonic)
Velocidad del transportador: 300-2000 mm
Ángulo del transportador: 4-7°
Altura del componente PCB ”Superior 120 mm inferior: 15 mm








Sistemas de flujo de esterilización

Pulverizador alternativo de accionamiento de motor paso a paso
Boquillas 7-UP ST-8
La capacidad de Flux es de 3,5/litro.
Presión de aire de repuesto: 3-5 bar
Estructura modular para un fácil mantenimiento.




Sistema de calefacción

Zonas de calefacción: 2 zonas inferiores,
Longitud de las zonas de calentamiento: 800 mm
Método de calentamiento: fuerza el aire caliente.
Modularización de las zonas de calefacción de fácil mantenimiento




crisol de soldadura

La capacidad de la olla de soldadura: 220 KG
Dos ondas: Onda de turbulencia y Lambda 2ndOla
Materiales: aleación de titanio
Limpieza de sistemas de dedos.

Lista de partes:

No.

Nombre de repuestos

Marca

Origen

1

Transporte Motor/caja de dientes

panasonic

Japón

2

Garra

Garra de gancho doble Jaguar

China

3

motor de soldadura

GuangHui

China (estándar)/Italia

6

Boquilla

ST-6

Japón

7

Solenoide

AIRTAC

Taiwán

8

Válvula reguladora

AIRTAC

Taiwán

9

Relé intermedio

OMRON

Japón

10

Inversor

Delta

Taiwán

11

tubo de calentamiento

Tai zhan

Taiwán

12

Interruptor fotoeléctrico

CARLO GAVAZZI

Suiza

13

Interruptor de proximidad

autonicas

Corea

14

Relé de estado sólido (SSR)

CARLO GAVAZZI

Suiza

15

Interruptor de aire/principal

CHNT

China

16

Contactor de CA

CHNT

China

17

SOCIEDAD ANÓNIMA

Siemens

Alemania

18

interruptor de botón

Schneider

Francia
