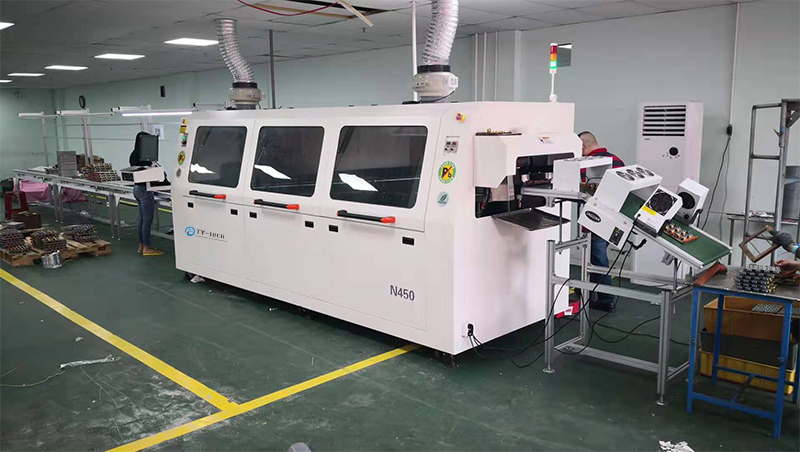

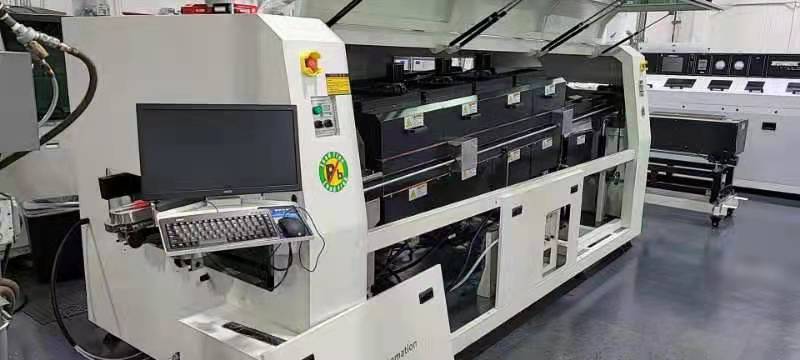

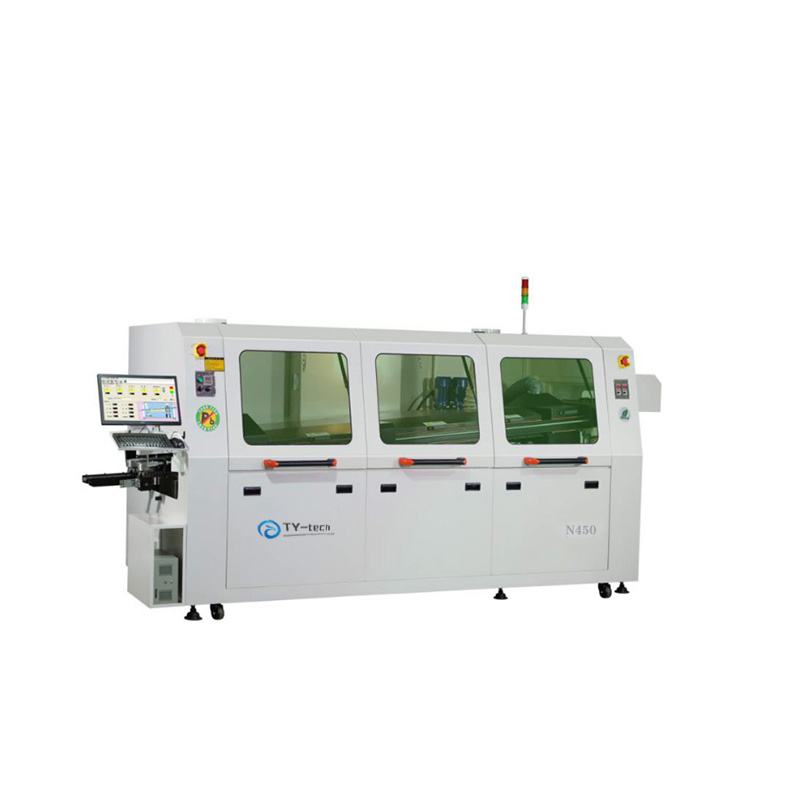

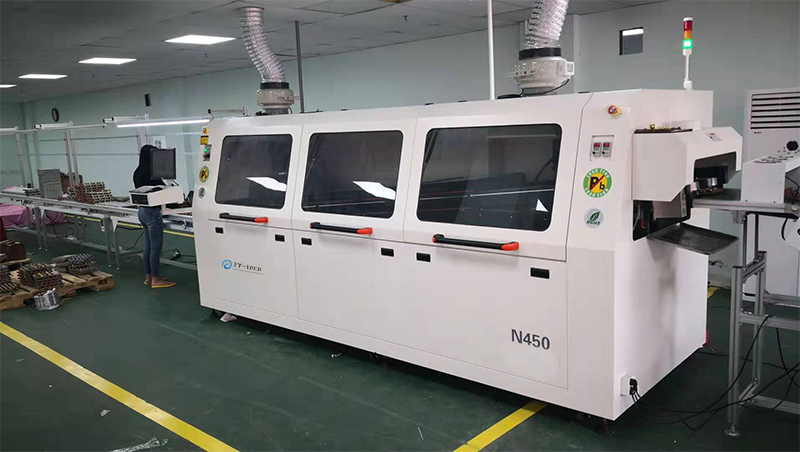

Machine à souder à la vague N450
Machine à souder à la vague N450
Introduction:
1. Conception efficace, économe en énergie, sans plomb, respectueuse de l'environnement, sûre et flambant neuve, opération simple, entretien pratique.
Système d'alimentation 2.Automatic, contrôle du convertisseur de fréquence, système d'entrée de carte automatique.
Système de pulvérisation 3.Flux utilisant une buse de pulvérisation à balayage, des buses japonaises et des cylindres pneumatiques sans tige et un contrôle PLC, précis et fiable.
4. Le système de préchauffage utilise trois contrôles de température indépendants afin d'assurer l'excellente conservation de la chaleur, l'uniformité de la température, la différence de température ne dépassant pas ± 2ºC.
5. Griffes de chaîne de transport en alliage spécial, étain antiadhésif et assure la qualité de la carte PCB de soudage.
6. Le poêle en étain adopte un contrôle indépendant du moteur de conversion à haute fréquence importé, des performances stables.
7. Four à souder sans plomb avec conception indépendante, protection de l'environnement et sécurité,
facile à nettoyer.
8. Le four de préchauffage du poêle en étain utilise un PID à grande vitesse et 2 commandes de chauffage infrarouge indépendantes (chauffage IR).
9. Le temps peut être contrôlé, nous pouvons prérégler les fonctions de commutation, le poêle en étain peut chauffer en 90 minutes.
10.Avec la fonction de mémoire de boîte noire, la machine peut toujours stocker les enregistrements de gestion de la production, améliorer l'efficacité du travail.
11. La fonction de nettoyage automatique des griffes assure la propreté des griffes.
La conception 12.Reasonable et le système d'alarme de sécurité de défaut sensible assurent la performance stable et la sécurité des opérateurs.
Spécification:
| Numéro de modèle | TYtech N450 |
|
Spécifications générales
| Dimension;4300*1620*1750mm |
| Poids : Environ : 1800 kg | |
| Puissance de démarrage : environ 30 kW | |
| Puissance de fonctionnement normale : 11KW | |
| Alimentation :3ph,AC380V/220V 50HZ | |
|
Systèmes de convoyage | Direction : de gauche à droite, fixation avant (R à L) |
| Réglage automatique de la largeur du convoyeur (option) | |
| Doigt de forme double en alliage de titane robuste | |
| Tampon de chargement PCB de 300 mm à l'entrée | |
| Méthode de contrôle de la vitesse du convoyeur : Moteur (Panasonic) | |
| Vitesse du convoyeur : 300-2000 mm | |
| Angle de convoyeur : 4-7° | |
| Hauteur du composant PCB "Haut 120mm bas: 15mm | |
|
Systèmes de flux de pulvérisation | Moteur pas à pas à mouvement alternatif Spray |
| Débitmètre | |
| Alimentation automatique de flux (option) | |
| Régulation du débit volumétrique de flux | |
| Pression d'air de spary : 3-5bar | |
| Construire dans le conduit d'échappement supérieur | |
|
Système de chauffage | Zones de chauffage : 4 zones inférieures (option : haut+bas) |
| La longueur des zones de chauffage : 2000 mm | |
| Méthode de chauffage : Force l'air chaud / IR | |
| Modularisation des zones de chauffage facile à entretenir | |
|
Pot à souder | La capacité du pot de soudure : 450 kg |
| Matériaux : Alliage de titane (Op : Fonte émaillée) | |
| Déplacement automatique du pot de soudure (entrer, sortir, monter, descendre) | |
| Nettoyage des systèmes Finger. |
Liste des pièces:
| NON. | Nom de la pièce de rechange | Marque | Origine |
| 1 | Afficher | Acer | Chine |
| 2 | L'ordinateur | Ordinateur industriel | Chine |
| 3 | API | Siemens | Allemagne |
| 4 | Module de contrôle de la température | Siemens | Allemagne |
| 5 | Moteur de convoyage 90W | Panasonic | Japon |
| 6 | Moteur d'onde de pot de soudure | ZIK | Chine |
| 7 | Serpentins de préchauffage | Taizhan | Chine |
| 8 | Tube chauffant pour pot à souder | Taizhan | Chine |
| 9 | Interrupteur principal | Mitsubishi | Japon |
| 10 | Contacteur et limiteur de devises | OMRON | Japon |
| 11 | Relais intermédiaire | OMRON | Japon |
| 12 | Porte-fusible et tube de fusible | OMRON | Japon |
| 13 | Contrôleur de programmation | CARLO GAVAZZI | la Suisse |
| 14 | Convertisseur de fréquence | Delta | Taïwan |
| 15 | Bouton d'alimentation et voyant lumineux | Izumi | Japon |
| 16 | Détecteur de température | Nihon Dennetu | Japon |
| 17 | RSS | CARLO GAVAZZI | la Suisse |
| 18 | Capteur photoélectrique | MALADE | Japon |
| 19 | Cylindre | CMS | Japon |
| 20 | Pulvérisateur de flux | 7 UP | Taïwan |
| 21 | Griffes en alliage de titane brevetées | JAGUAR | Chine |
| 22 | Commutateur air/principal | CHNT | Chine |
| 23 | Contacteur CA | CHNT | Chine |
| 24 | Bouton Commutateur | Schneider | La France |
