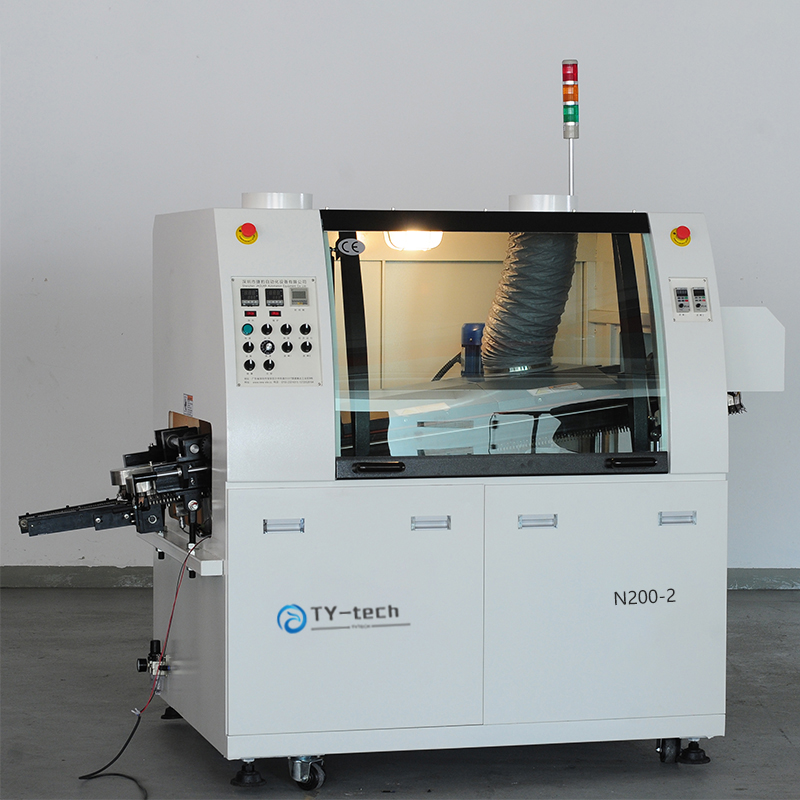

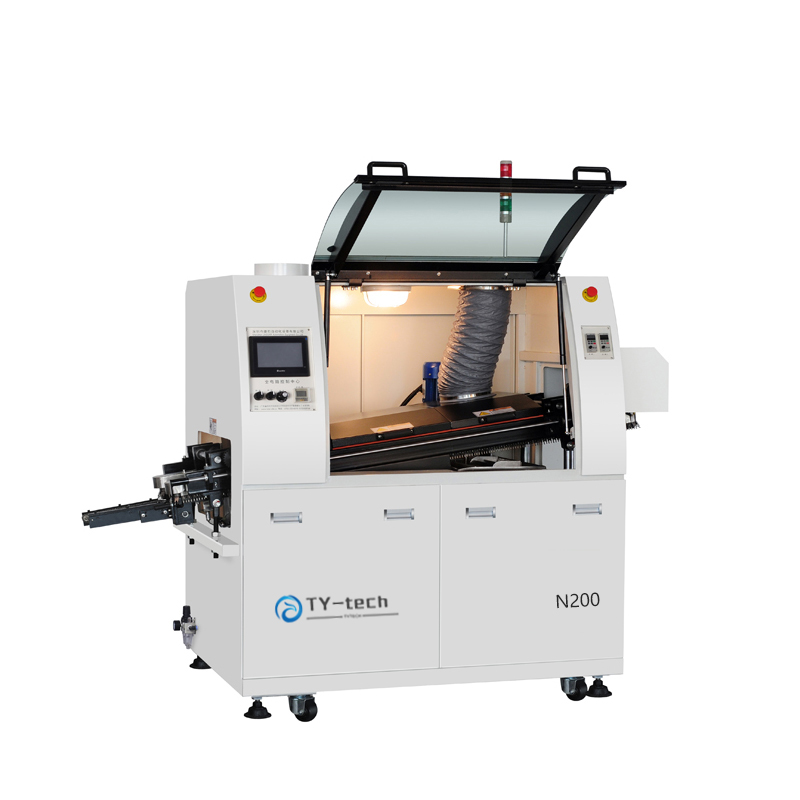

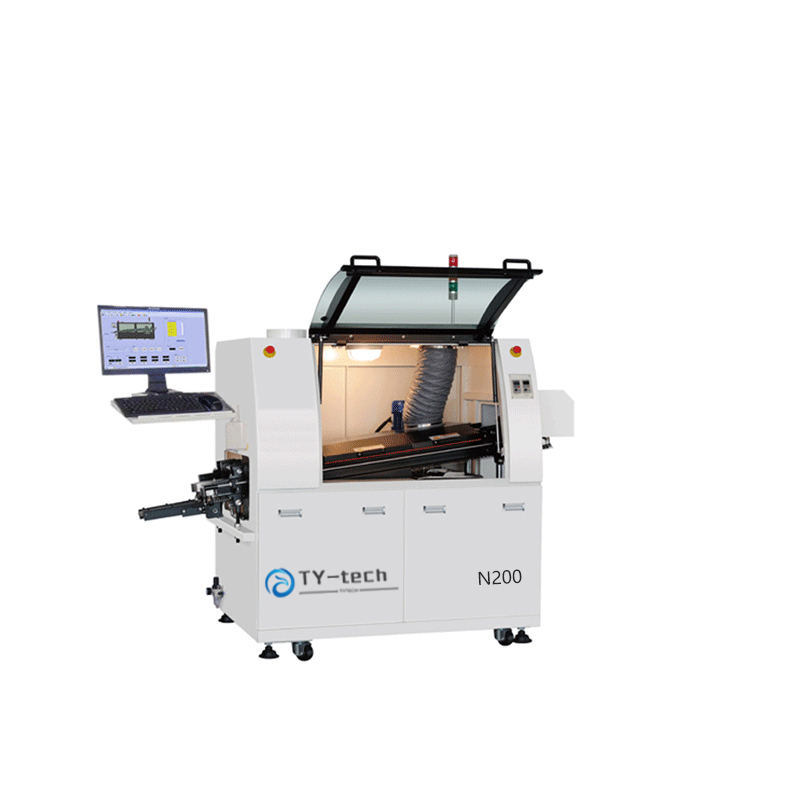

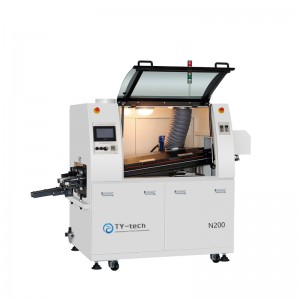

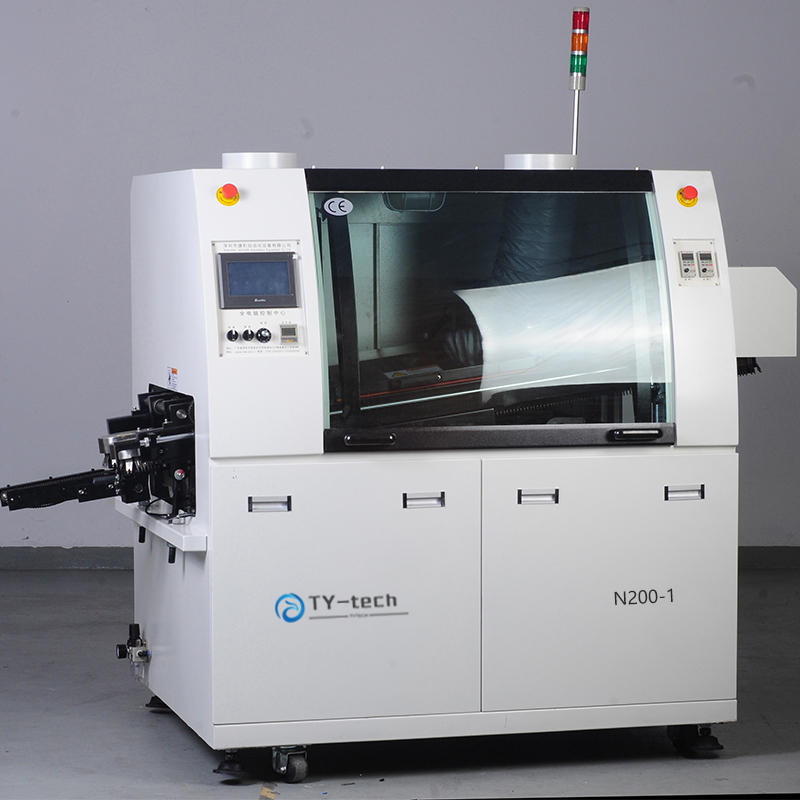

Máquina de solda por onda N200
Máquina de solda por onda N200
Especificação:
| Modelo nº | TY-tech N200 |
| Número de zonas de aquecimento | 1 |
| Comprimento das zonas de aquecimento | 500 mm |
| Tamanho do corpo | 1400*1200*1600 |
| Dimensão externa | 2100*1200*1600 |
| Peso | 500KG |
| Condutor do componente | Dentro de 10 milímetros |
| Potência total/funcional | 9KW/3-5KW |
| Fornecimento de ar | 0,5 MPa |
| Método de pré-aquecimento | IR (padrão) |
| Potência de pré-aquecimento | 220V 5KW |
| Método de controle | Pressione a tecla +PLC（Opção: tela sensível ao toque, PC） |
| Faixa de temperatura.ao controle | Temperatura ambiente --- 300ºC |
| Tempo de pré-aquecimento | Cerca de 10-15 minutos para definir 150ºC |
| Tipo de solda | Sem chumbo / Sn-Pb |
| Capacidade do pote de solda | 180KG |
| Temperatura do pote de solda | 300ºC |
| Potência de solda | 380V 6KW |
| Temperatura de soldamétodo de controle | PID&SSR |
| Potência de acionamento da crista da onda | 500W 220V |
| Tempo de aquecimento da solda | Cerca de 120 minutos para definir 250ºC |
| Largura da placa de circuito impresso | 200 mm |
| Velocidade de transmissão | 300-1800 mm/min |
| Transmitir direção | L→R (R→L opcional) |
| Ângulo de transporte | 4-7º |
| Pressão de fluxo | 3-5 barras |
| Capacidade de fluxo | 3,2L |
Introdução:
1. Sistema de energia de transporte automático e funções de alimentação de placa síncrona automática.
2. O pico do fogão de lata usa o ajuste de velocidade de conversão de frequência que pode controlar independentemente a altura do pico da onda.
3.Flux sistema de pulverização usando bico de pulverização de varredura, bicos japoneses e cilindros pneumáticos sem haste e controle PLC, preciso e confiável.
4. PLC é usado para controlar a máquina, para garantir a confiabilidade e estabilidade do sistema.
5. Com dispositivo de pré-aquecimento de tubo de aquecimento cerâmico infravermelho remoto, radiação de calor diretamente para a parte inferior da placa de circuito, aquecimento rápido e estimular a atividade completa do fluxo.
garras de corrente de transporte de liga 6.Special, estanho antiaderente e garante a qualidade da placa PCB de soldagem.
o fogão 7.Tin adota o controle independente do motor de conversão de alta frequência importado, desempenho estável.
8. Forno de solda sem chumbo com design independente, proteção ambiental e segurança, fácil de limpar.
9. O sistema de pré-aquecimento usa três controles de temperatura independentes para garantir a excelente preservação do calor, uniformidade de temperatura, diferença de temperatura não superior a ± 2ºC.
10. O tempo pode ser controlado, podemos predefinir as funções do interruptor, o fogão de lata pode aquecer em 90 minutos.
11.Design razoável e sistema de alarme de segurança de falha sensível garantem o desempenho estável e a segurança dos operadores.
Lista de peças:
| Não. | Nome sobressalente | Marca | Origem |
| 1 | Motor de transporte/caixa de dentes | Panasonic | Japão |
| 2 | Garra | Garra de gancho duplo Jaguar | China |
| 3 | Motor de solda | GuangHui | China (padrão)/Itália |
| 6 | Bocal | E-6 | Japão |
| 7 | Solenóide | AIRTAC | Taiwan |
| 8 | Válvula reguladora | AIRTAC | Taiwan |
| 9 | Relé intermediário | OMRON | Japão |
| 10 | Inversor | Delta | Taiwan |
| 11 | Tubo de aquecimento | Tai Zhan | Taiwan |
| 12 | Interruptor Fotoelétrico | CARLO GAVAZZI | Suíça |
| 13 | Sensor de proximidade | Autônicos | Coréia |
| 14 | Relé de estado sólido (SSR) | CARLO GAVAZZI | Suíça |
| 15 | Interruptor de ar/principal | CANAL | China |
| 16 | Contator CA | CANAL | China |
| 17 | PLC | Siemens | Alemanha |
| 18 | Botão Interruptor | Schneider | França |
