DIP在線AOI TY-D500
高速線路在線檢測
●跨產線，不中斷線。
●模塊化結構，便於安裝和移動。
●同時支持鉛軌線和皮帶線。
●支持不間斷連續送板檢測。
●測試結果在SPC中存儲和匯總，具有自動語音報警系統。
●頂部和側面雙光源。
●檢驗項目：元器件錯/漏/偏移、條碼、包裝檢驗等。
●相機、鏡頭和光源的組合效果。
●2000萬像素攝像頭。

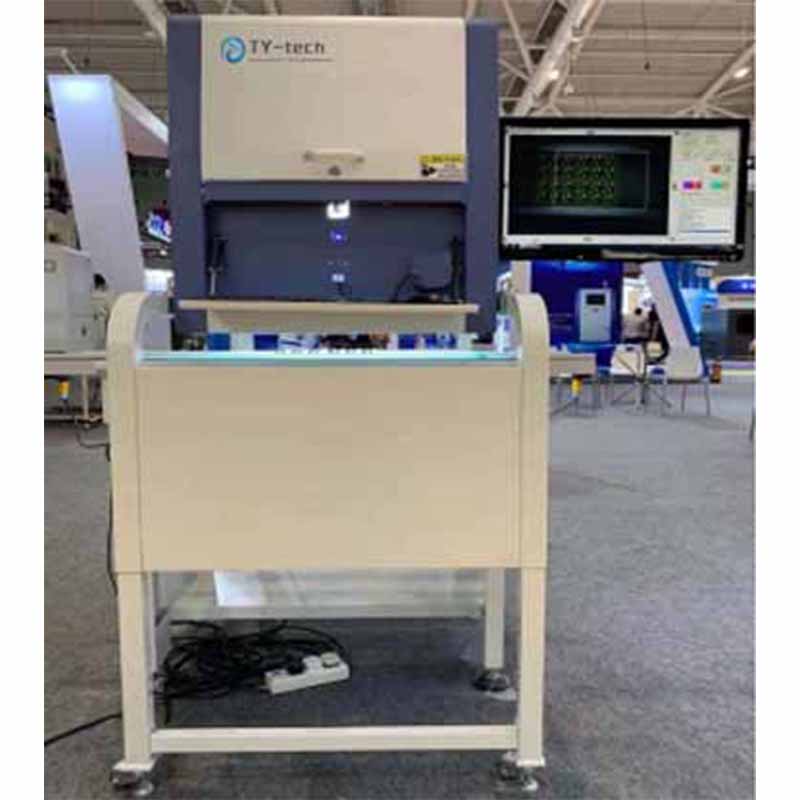

| 全貌DIP在線AOI TY-D500 | ||
| 檢查系統 | 應用 | DIP 波峰焊前/後 |
| 程序模式 | 手動編程、自動編程、CAD數據導入、離線編程 | |
| 檢查項目 | DIP ：缺件、破損件、偏移、歪斜、倒置等 | |
| 計算方法 | 模板匹配、顏色計算、顏色提取、灰度運算、圖像對比、OCV | |
| 檢查方式 | 單鏡頭覆蓋整個PCBA檢測，速度快，支持不間斷連續檢測，支持對板檢測和多標記，支持多板同線，具有不良標記功能。 | |
| 結果展示 | 在線支持20板結果緩存顯示，支持數據庫插件顯示，NG結果語音播報。 | |
| SPC統計功能 | 全面記錄測試數據並進行分析，靈活掌握生產及品質狀況。檢測圖片和數據按序號同步保存。 | |
| 分量角 | 支持0～359°旋轉，最小角距1° | |
| 最小分量 | 1毫米 | |
| 光學系統
| 相機 | 高速全局曝光工業數碼相機2000萬像素攝像頭，支持動態拍攝 |
| 鏡頭分辨率 | 60um – 100um，取決於PCB尺寸 | |
| 光源 | 頂部和側面 LED 照明板 | |
| 計算機系統 | 中央處理器 | Intel i7 或同級別 |
| 內存 | 8GB | |
| 固態硬盤 | 128GB | |
| OS | Win7 64位 | |
| 監視器 | 22英寸，16:10 | |
| 機械系統 | 移動和檢查模式 | PCB板移動由客戶生產線控制。支持軌道輸送機和皮帶線，通過pcb標記定位自動糾偏和角度。 |
| 印刷電路板尺寸 | ～500*500mm(Max), 可定制 | |
| 生產線速度 | 最大 : 3.5m /min | |
| PCB折彎 | ＜5mm，或PCB對角線長度的3% | |
| PCB元件高度 | 50mm，可調，可按需定制 | |
| 一般參數 | 機器尺寸 | L710mm * W600mm * H700 mm，高度不含信號燈 |
| 力量 | AC220V，50/60Hz，1.0KW | |
| PCB離地高度 | 不限，AOI直接上線 | |
| 機器重量 | 90KG | |
| 安全標準 | CE安全標準 | |
| 環境溫濕度 | 10～35℃，35～80％RH （非冷凝）
| |
| 可選配置 | 維修站、離線編程系統、SPC伺服、條碼系統 |
