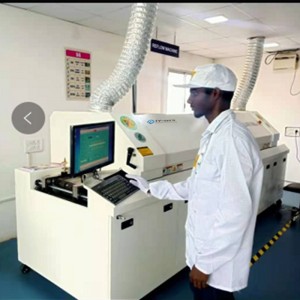

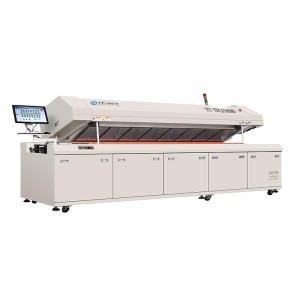

用於SMD PCB焊接回流焊的回流爐TYtech 6010

簡短的介紹:

無鉛熱風回流爐 TYtech 6010

6個加熱區和1個冷卻區

回流焊機網狀和鍊式傳輸類型

尺寸:3700*1100*1490 重量:900公斤


  • 加熱區:6個區域(上6個+下6個)
  • 冷卻區:1個區域(上1個+下1個)
  • 加熱方式:熱氣
  • 冷卻方式:強制空氣
  • 傳送帶:網狀 + 鏈條(選項:中心支撐)
  • 印刷電路板的最大寬度:320mm
  • 固定導軌側:前導軌固定
  • 電源 :380V,3相,5線
  • 傳送帶方向:L 到 R 或 R 到 L
  • 傳輸高度:880±20mm
  • 產品信息

    產品標籤

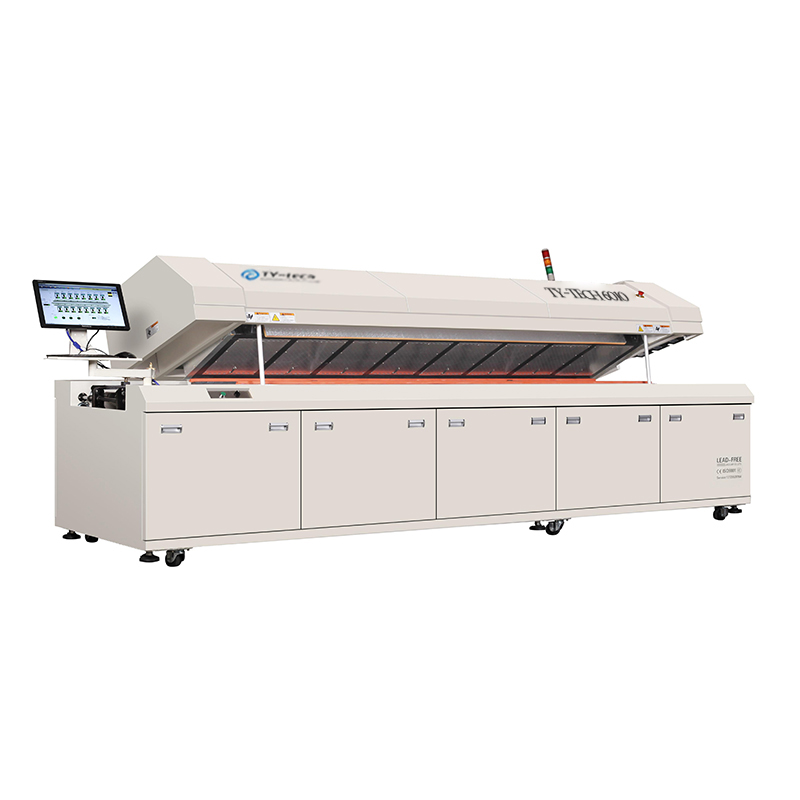

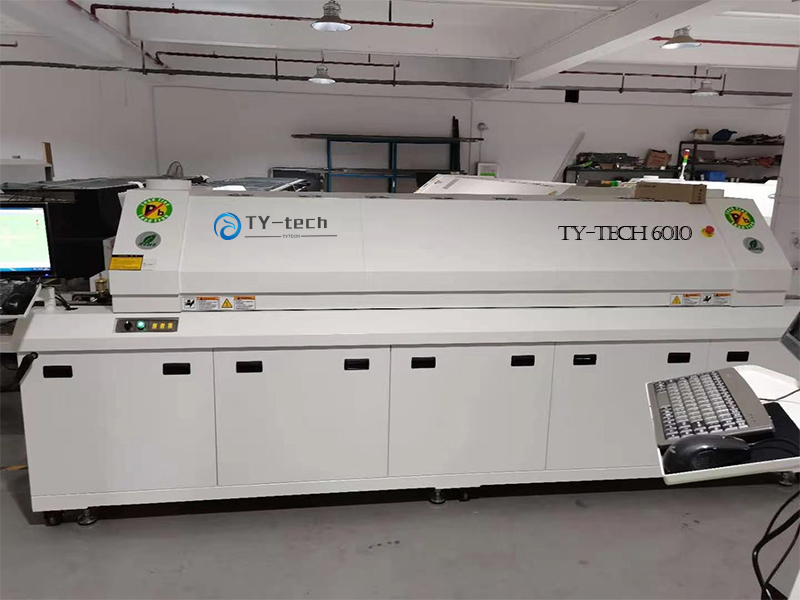

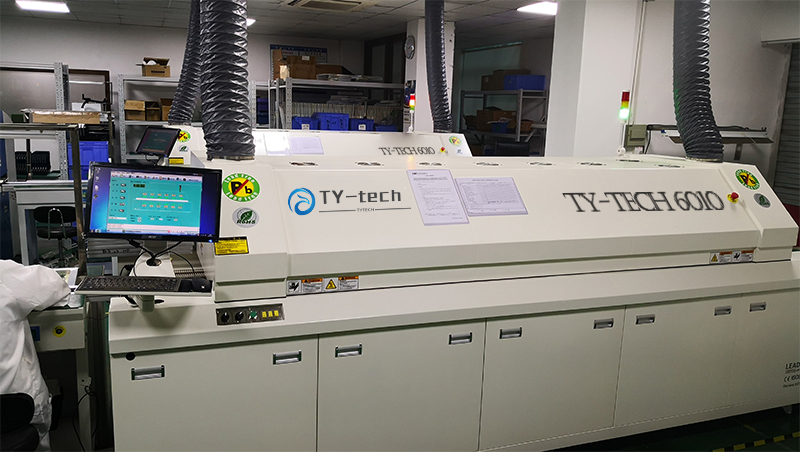

    無鉛熱風回流爐 TY-Tech 6010

    圖片10
    圖片9

    介紹:

    No.1 獨特的先進長壽命加熱系統

    1.加熱系統採用瑞典鎳加熱器,高效節能。輻射功率峰值波長為4UM,採用曲面反射器,升溫速度快,提高熱效率。特殊的強制風循環系統使PCB和元器件受熱均勻,徹底消除“陰影效應”。

    2.保溫系統採用特殊耐高溫保護系統,爐內採用專用鐵。

    3.採用進口台灣三越長軸高溫風扇電機和W型熱管,造型設計,無噪音,無衝擊,維修方便。

    4.整個烘箱採用多孔鋁板導熱風,保證熱風均勻吹向PCB。整個烘箱頂部固定裝置可以完全打開,便於清潔烘箱內部。

    No.2 平穩可靠的傳動系統

    1、傳動系統採用台灣進口STK調速電機,配以1:150渦輪減速機運行平穩,調速範圍可達0-1500mm/min。

    2、獨立輪結構支撐,搭配不銹鋼皮帶,運行平穩,速度精度可達±20mm/min。

    3.特殊不銹鋼帶:耐用耐磨,不易變形,壽命長。

    No.3 穩定可靠的電氣控制系統

    1、採用進口溫控器控制,具有模糊控制和PID智能精密控制系統,能快速響應外界熱量的變化,通過PID智能運算,自動控制加熱,使溫度更加均衡。

    2、各溫區採用台灣進口熱電偶,能快速、靈敏地感應各溫區的變化,及時傳遞控制,補償各區溫度平衡。

    3、專用SSR固態繼電器搭配專用散熱器,大大提高了熱效率,有效延長了使用壽命。溫控器無觸點輸出和模糊控制功能,可監測外界溫度和熱值的變化,以最小脈衝控制加熱裝置,確保控溫精度高,內部溫度均勻,長度、方向、溫度分佈,所有這些都符合IPC標準。

    4、功率充足,升溫快,從常溫到恆溫只需20分鐘。

    5、故障診斷及聲光報警。

    1. 延時停機生產功能,停機後均勻冷卻:防止部件變形。



    規格:

    模型

    同源科技 6010

     加熱系統 加熱區數 上 6/下 6
    冷卻區數 上 1/下 1
    加熱區長度 2500MM
    加熱方式 熱氣
    冷卻方式 強制空氣






    輸送系統

    最大限度。印刷電路板寬度 300mm
    網帶寬度 400mm
    傳輸方向 L→R(或R→L)
    傳輸淨高 880±20mm
    傳輸類型 和鏈
    軌寬範圍 0-300mm
    輸送速度 0-1500毫米/分鐘
    元件高度 頂部 35mm 底部 25mm
    自動/手動潤滑 標準
    上罩法 汽車電動罩
    固定軌側 前軌固定(可選:後軌固定)
    元器件高 上下25mm












    控制系統

    電源 5線3相 380V 50/60Hz
    啟動功率 18千瓦
    正常功耗 4-7KW
    升溫時間 約20分鐘s
    溫度。設定範圍 室溫-300
    溫度。控制方式 可編程控制器
    溫度。控制精度 ±1
    溫度。PCB偏差 ±2
    數據存儲 過程數據和狀態存儲(80GB)
    噴嘴板 鋁合金板
    異常報警 體溫異常。(超高/超低溫)
    主板掉線報警 塔燈:黃色偏暖,綠色正常,紅色異常
     一般的 尺寸(長*寬*高) 3600×1100×1490毫米
    重量 900KG
    顏色 電腦灰

    零件清單:

    不。

    備件名稱

    品牌

    起源

    1

    展示

    宏碁

    中國

    2

    電腦

    工控機

    中國

    3

    可編程控制器

    西門子

    德國

    4

    接觸器

    中國網絡通信網

    中國

    5

    溫控模塊

    西門子

    德國

    6

    空氣開關

    中國網絡通信網

    中國

    7

    電源

    明威

    台灣

    8

    逆變器

    三角洲

    台灣

    9

    固態繼電器

    卡爾羅加瓦齊

    瑞士

    10

    電熱絲

    熱定型

    德國

    11

    輸送電機

    松下

    日本

    12

    耐高溫馬達

    三月

    台灣

    13

    熔化

    椿

    日本

    14

    高溫線

    熱點

    德國

    15

    熱繼電器

    卡爾羅加瓦齊

    瑞士

    16

    UPS

    賽格達

    美國

    17

    雙排鏈

    知識管理委員會

    台灣

    18

    電磁閥

    SMC

    日本

    19

    可調節牙盒

    松下

    日本

     關鍵詞:回流焊爐,smt回流焊爐,回流焊機,pcb焊接機,pcb爐,pcb製造機,smt,回流焊機,pcb焊接機,回流焊爐。

    常問問題:

    Q. 你對機器的最小起訂量要求是什麼?

    A. 1 設置機器的最小起訂量要求。

    Q. 這是我第一次使用這種機器,操作簡單嗎?

    A: 有英文手冊或指導視頻向您展示如何使用機器。

    問: 如果機器在我們收到後有任何問題,我們該怎麼辦?

    A: 我們的工程師會先幫助解決,並在機器保修期內免費向您發送零件。

    問: 你們為機器提供任何保修嗎?

    A: 是的,機器將提供 1 年保修。

    問: 我怎樣才能向你下訂單?

    A: 您可以通過電子郵件、whatsapp、微信聯繫我們並確認最終價格、運輸方式和付款期限,然後我們將向您發送包含我們銀行詳細信息的形式發票。
