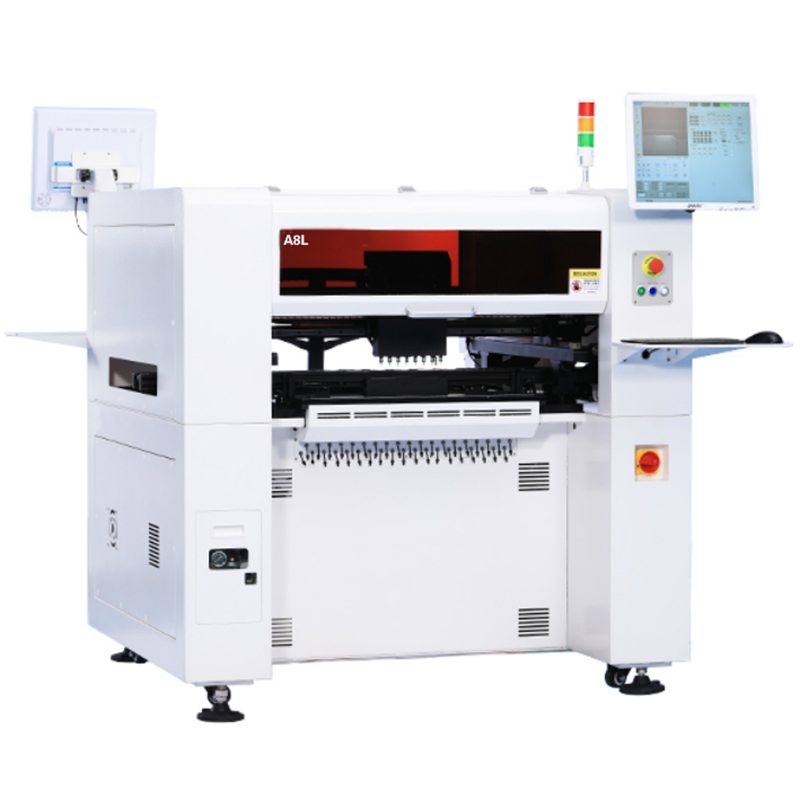

全自動SMT貼片機A8L
介紹
產品詳情：
產品優勢：
1、攝像頭共10個：Mark識別攝像頭1個，高速識別攝像頭8個，800萬像素高精度識別攝像頭1個，同步識別，有效保證貼裝速度和精度。更重要的是，精密相機重新設計為後置結構，為前部提供更多的供料器位置，提高貼裝效率。
2、採用進口JUKI吸嘴彈簧緩衝器，取放時不易掉落元器件，安裝方便，經久耐用。最多可同時拾取4組元器件，提高了機器的拾取速度和工作效率。
3、XY驅動採用進口TBI高精度精研滾珠丝杆+重載直線導軌，定位快、噪音低、精度高。精密控制誤差可達0.018mm..
4、採用日本松下A6系列交流伺服電機，編碼器精度23Bit，比A5系列提高8倍。
5、兩個17寸顯示器，可前後同時操作，操作更簡單，節省操作人員時間，無需繞著機器跑。
6、三段式自動進板方式：待板、上板、出板，大大縮短了傳輸距離，增加了板數。節省大量時間，提高效率。
7、改變傳統正壓轉負壓拾取元器件的方式，內置高效節能真空泵和真空罐，配備最新研發的真空破損系統。大大提高取件效率，消除正壓轉負壓產生的噪音，延遲和降低空壓機啟動頻率，有效提高空壓機壽命。
8、可同時容納70個8mm氣動送料器，預留38個電動送料器接口，可任意切換送料器類型，也可電動、氣動送料器混合使用。精準貼裝0201-5050電阻、LED燈珠、二極管、三極管、SOP、芯片QFP-256、45mm*45mm範圍QFP、BGA等。
9、輸送機調寬採用雙邊傳動結構，提高調寬精度和穩定性，有效避免調寬後兩端寬度不同。
產品規格：
| 供料器號 | 70（前38，後32） | IC托盤編號 | 支持12套 |
| 安裝頭 | 8 | XYZ驅動導軌 | TBI高精度重載直線導軌 |
| 平均功率 | 750W | ||
| 定位精度 | 0.01mm | 運動驅動系統 | 松下高速DPS驅動 |
| 噴嘴緩衝範圍 | 5.0mm | 操作系統 | 基於Windows操作系統自主開發，支持Windows XP、Win7 |
| 重量 | 550KGS | ||
| 電源 | 220V, 50Hz | 分量角 | 0~360°，運動中同步旋轉 |
| 壓縮的空氣 | 0.5-06Mpa | X/Y運行模式 | 智能曲線加減速直線聯動 |
| 驅動電機 | 松下伺服電機 | ||
| 導軌調整方式 | 手動+自動 | 開蓋報警 | 減速或停止 |
| 安裝優化 | 程序自動化，貼裝完成後繼續生產，無需等待復位 | X/Y傳輸方式 | 進口TBI高精度滾珠丝杆+進口TBI重載直線導軌 |
| 噴嘴真空源 | 高效節能真空泵及真空罐 | 安裝方式 | 手動的。半自動，自動 |
| 操作窗口 | 前後雙顯操作，更人性化設計 | ||
| 便捷按鈕 | 脫機、復位、自動運行、清除報警 | 自動連接 | 兩端可自動連接信號設備 |
| 最大限度。線路板面積 | 650x380mm | 板輸入法 | 三段式傳輸板-左右自動連接，自動PCB傳輸定位 |
| XY 最大值移動範圍 | 750x670mm | ||
| Z 軸最大值移動範圍 | 20mm | 畫面顯示 | 2塊17寸工控顯示比例4:3，分辨率1280X1024 |
| 皮帶式給料機 | 8/12/16/24/32mm餵料器、振動餵料器 | 編程模式 | 點對點編程、可視化編程、PCB文件坐標輸入等。 |
| 最大限度。貼裝速度 | 15000CPH | ||
| 平均貼裝速度 | 12000CPH（視覺） | 識別相機編號 | 1個標記識別攝像頭，8個高速識別攝像頭，1個高精度800萬像素識別攝像頭 |
| 方面 | 1500x1280x1410mm | ||
| 適用貼裝範圍：適用於0201、0402、0603、0805、1206、LED燈珠、二極管、三極管、SOT、45mm*45mm範圍pin pitch≥0.3mm QFP、BGA等。 | |||
