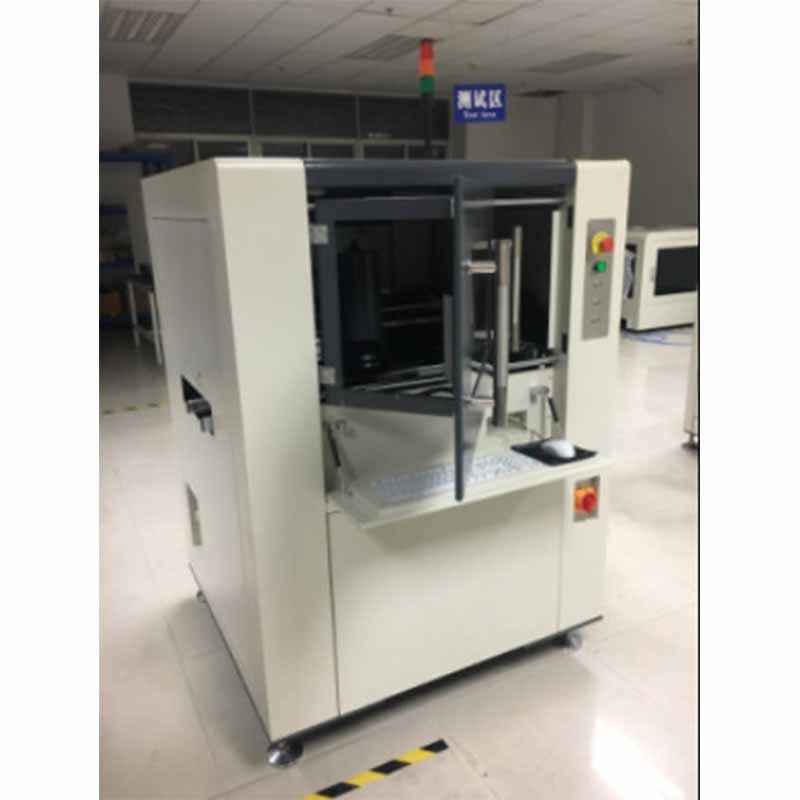

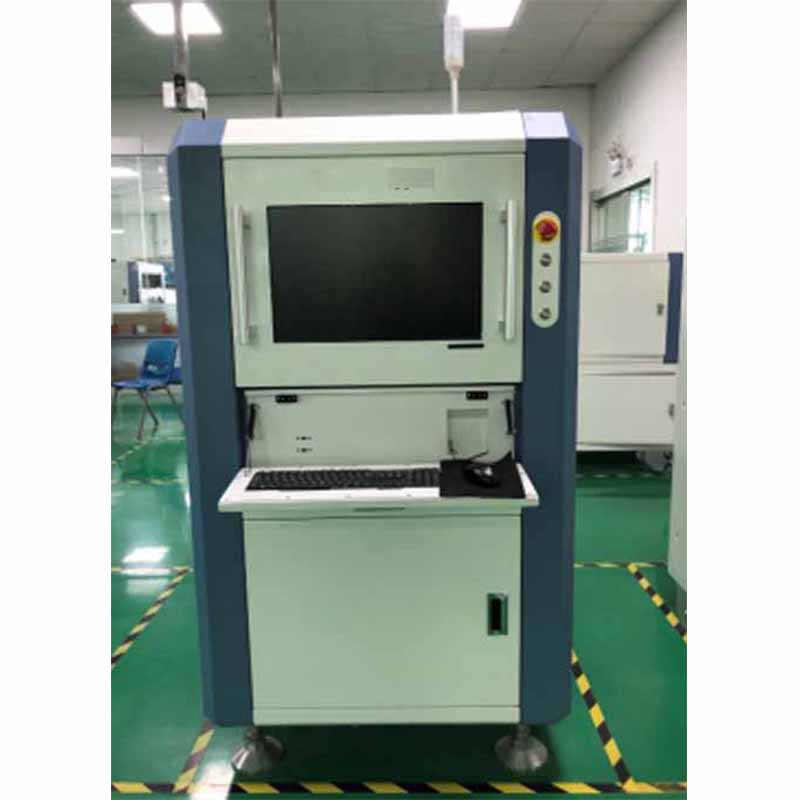

在线自动检测AOI TY-1000
| 检查系统 | 应用 | 模板印刷后，回流炉前/后，波峰焊前/后，FPC等。 |
| 程序模式 | 手动编程、自动编程、CAD数据导入 | |
| 检查项目 | 模板印刷：焊料不可用、焊料不足或过多、焊料未对准、桥接、污点、划痕等。 | |
| 元器件缺陷：元器件缺失或过多、错位、不平整、边缘、反装、元器件错误或不良等。 | ||
| DIP：缺件、损坏件、偏移、歪斜、倒置等 | ||
| 焊锡缺陷：焊锡过多或缺失、空焊、桥接、锡球、IC NG、铜污等。 | ||
| 计算方法 | 机器学习、颜色计算、颜色提取、灰度运算、图像对比 | |
| 检查方式 | PCB全覆盖，具有阵列和不良标记功能 | |
| SPC统计功能 | 全面记录测试数据并进行分析，灵活掌握生产及品质状况 | |
| 最小分量 | 01005芯片，0.3间距IC | |
| 光学系统 | 相机 | 500万像素全彩高速工业数码相机，2000万像素相机可选 |
| 镜头分辨率 | 10um/15um/18um/20um/25um，可定制 | |
| 光源 | 环形立体多通道彩灯，RGB/RGBW/RGBR/RWBR可选 | |
| 电脑系统 | 中央处理器 | Intel E3或同级别 |
| 内存 | 16 GB | |
| 硬盘 | 1TB | |
| OS | Win7 , 64位 | |
| 监视器 | 22寸，16:10 | |

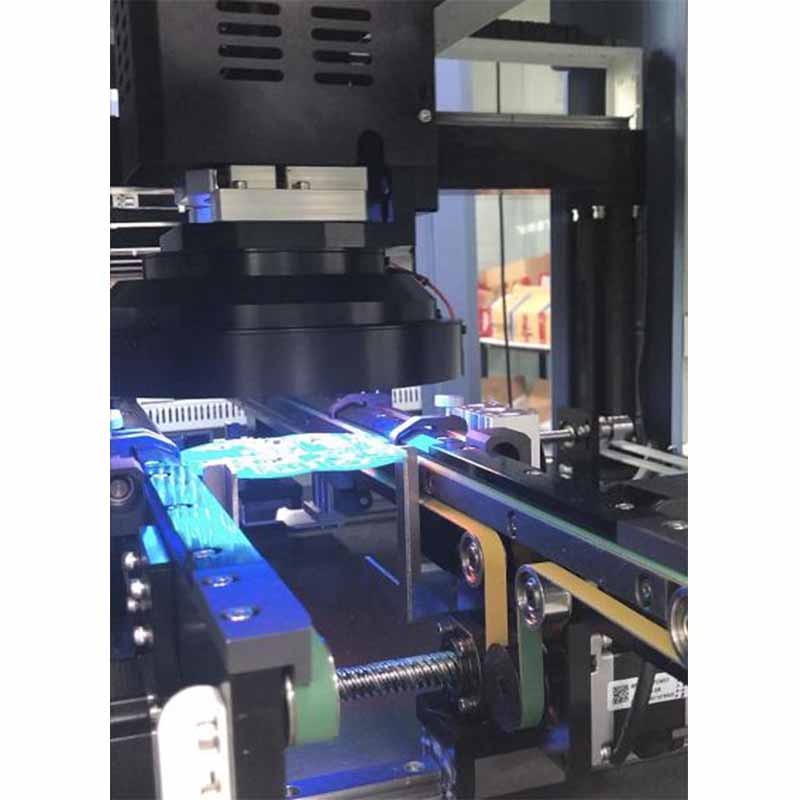

| 机械系统 | 移动和检查模式 | Y伺服电机驱动PCB，X伺服电机驱动摄像头 |
| 印刷电路板尺寸 | 50*50mm(Min)～400*360mm(Max)，可定制 | |
| PCB厚度 | 0.3～5.0mm | |
| 电路板重量 | 最大：3KG | |
| PCB边缘 | 3mm，可按需定制 | |
| PCB折弯 | ＜5mm或PCB对角线长度的3% | |
| PCB元件高度 | 顶部：35mm，底部：75mm可调，可根据需要定制 | |
| XY驱动系统 | 交流伺服电机、精密滚珠丝杆 | |
| XY移动速度 | 最大值：830mm/s | |
| XY定位精度 | ≦8um | |
| 一般参数 | 机器尺寸 | L980 * W980 * H1620 毫米 |
| 力量 | AC220V，50/60Hz，1.5KW | |
| PCB离地高度 | 900±20mm | |
| 机器重量 | 550KG | |
| 安全标准 | CE安全标准 | |
| 环境温湿度 | 10～35℃，35～80％RH（非冷凝）
| |
| 选修的 | 配置 | 维修站、离线编程系统、SPC伺服、条码系统 |
